با سحافایل در خدمت شما هستیم برای بررسی تحقیق در مورد آشکار ساز حرکت توسط سنسور PIR که در 15 صفحه به همراه فهرست، کامل و جامع در خدمت شماست. محتوای این فایل کامل ترین و بهترین نسخه تحقیق در مورد آشکار ساز حرکت توسط سنسور PIR می باشد که با کمترین قیمت در سایت سحافایل قرار گرفته است که با خرید و دانلود آن نیاز شما را به هرگونه جستجوی بیشتری برطرف خواهد نمود.
مقدمه:

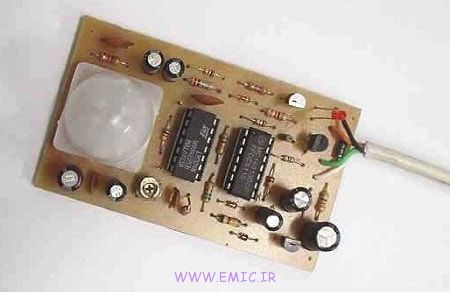

در این پروژه با نحوه کار با سنسورهای PIR آشنا می شو ید.این سنسور در بهینه سازی انرژی در ساختمان ، دزد گیرها و موارد دیگر کاربرد دارد.
سنسور PIR به هر جسم متحرکی که داری حرارت باشد.واکنش نشان می دهد.این جسم متحرک می تواند انسان یا حیوان باشد.حتی شما می توانید برای تست این مدار یک لیوان آب جوش را در بالای این سنسور حرکت داده و شاهد روشن و خاموش شدن LED به کار رفته در این مدار باشید.به جای LED می توانید <u>بیزر</u>(Buzzer) استفاده کنید .در صورت استفاده از بیزر به جای LED به جای روشن و خاموش شدن LED در صورت حرکت جسم متحرک صدای بوق را خواهید شنید.
1 عدد سنسور PIR
1 عدد آیسی LM324
1 عدد آیسی CD4538
5 عدد دیود 1N914
5 عدد مقاومت 1 مگا اهم
4 عدد مقاومت 10 کیلو اهم
1 عدد مقاومت 100 اهم
2 عدد خازن 10 میکرو فاراد
1 عدد خازن 1 میکرو فاراد
1 عدد خارن 103
1 عدد خازن 105
سیم تلفنی
برد بورد
1 عدد ترانزیستور 2N3904
1عدد LED
منبع تغذیه 6 تا 9 ولت
1 عدد بیزر 9 ولت
اگر به سنسور PIR دقت کنید.داری سه پایه است.درنزدیکی یکی از پایه های زایده ای وجود دارد.این پایه،پایه شماره 1 است.حال اگر درجهت عقربه های ساعت به پایه ها نگاه کنید.پایه بعدی شماره 2 و بعد از آن شماره 3 یا گراند را خواهیم داشت.
پایه یک را با یک مقاومت 10 کیلو اهم به مثبت منبع تغذیه وصل کنید.پایه 2 و 3 را توسط یک مقاومت 100 کیلو اهم به یکدیگر و پایه 3 را نیز به منفی منبع تغذیه که در اینجا همان زمان است.،وصل کنید.از پایه 2 این سنسور به پایه 3 آیسی LM324 متصل کنید.پایه 2 این آیسی را با یک مقاومت 10 کیلواهم و خازن 10 میکروفاراد به زمین متصل نمایید.این خازن الکترولیت است.بنابراین در هنگام اتصال به مدار به سر مثبت و منفی آن توجه کنید.سر مثبت را به مقاومت 10 کیلواهم و سر منفی را به زمین متصل کنید.
